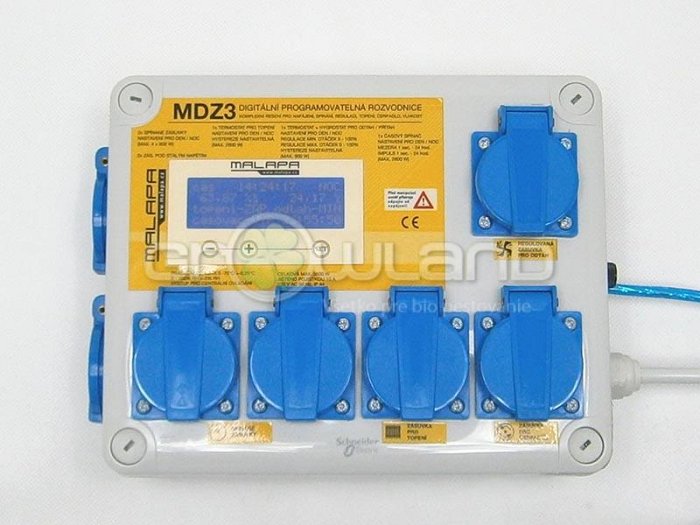

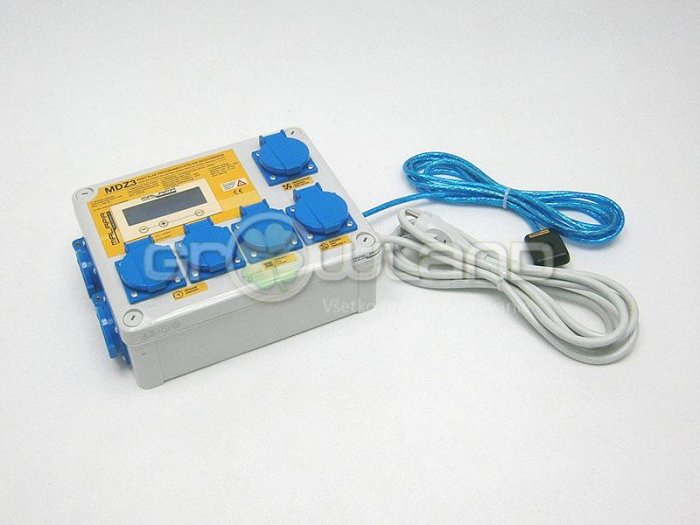

MDZ3 HLAVNÁ digitálna programovateľná rozvodnica (+ časový spínač pre čerpadlo + hygrostat)
Nástenná elektronická rozvodnica z radu MDZ je určená pre komplexné řešenie - napájania, spínania, regulácie a kúrenia. Napája, spína a reguluje induktívne aj odporovú záťaž. Tento prístroj spína, vypínanie zásuvky pomocou tichých výkonových relé navrhnuté pre spínané výkony danej rozvodnice. Hlavné rozvodnice obsahuje zásuvku pre kúrenie ovládanú termostatom s nastavením teploty pre deň a iné na noc. Ďalšia zásuvka ovládaná termostatom spolu s hygrostatom určená pre odťah / prísun vzduchu, samozrejme s nastavením pre deň a iné na noc, umožňuje upraviť iné otáčky motora pri nastavenej teplote a iné pri prekročení nastavenej hodnoty. Na napájanie osvetlenia sú k dispozícii 2 spínané zásuvky ovládané spínacími hodinami, každú možno zaťažiť max. 1200W (4x el. Predradník 600W) indukčné alebo 2500W odporové záťaže. Spínané zásuvky majú ochranný obvod pri výpadku elektrickej energie, zopnú sa až 10min. po výpadku, výbojky medzitým ochladnú a ich štart jednoduchšie. Jedna zásuvka ovládaná časovým spínačom pre čerpadlá, naprogramujete si dobu pre zálievku a inú pre pauzu, početnosť zálievky môže byť iná vo dne i v noci. Ostatné spotrebiče majú k dispozícii 2 nespínané zásuvky pod stálym napätím. Iné varianty hlavných rozvodníc nájdete nižšie.
Hlavnou výhodou hlavných digitálnych programovateľných rozvodníc MDZ1, MDZ2, MDZ3 je ich rozšíriteľnosť.
Každá hlavná digitálna programovateľná rozvodnice vie ovládať prídavné rozvodnice MZP1, MZP2, MZP3. Prídavné rozvodnice sa líšia od seba počtom zásuviek a pripojením do siete. Jedna hlavná rozvodnice dovedie ovládať až 20 pomocných rozvodníc (akékoľvek). Dlhodobý a bezchybnú prevádzku aj za extrémnych podmienok, over dizajn.
Všetky potrebné údaje a informácie, nastavené aj súčasné sú prehľadne znázornené na štvorriadkovom LCD displeji, samozrejme v českom jazyku. Procesor stráži neustále vstupy, výstupy a v prípade nutnosti signalizuje chybu opticky a naviac akusticky. Ovládanie je úplne jednoduché. Všetky naše výrobky majú rovnaký druh menu, či viete ovládať jeden prístroj, viete ovládať aj všetky ostatné. Zariadení chránime poistkou. K presnému snímanie veličín požívame kalibrované digitálne teplotný snímač od renomovanej firmy DALLAS napojené cez káblové predĺženie 1,5m, výhodou je aj ovládanie bezpečným napätím, nehrozí úraz el. prúdom. Nastavenie sa uchová aj po prerušení el. energie. Rozvodnice má integrovanú ochranu proti požiaru a vynúti relé (vypne spínané zásuvky). Termostaty a hygrostaty majú nastaviteľnú hysteréziu. Vysoké krytie zaručia dlhodobý a bezchybnú prevádzku aj za extrémnych podmienok, over dizajn. Prístroj môžete upevniť závesnými úchyty na stenu (súčasť dodávky).
použitie:
využitie nájde napr. riadenie, pravidelné ovládanie čerpadiel, termostat pre kúrenie,
osvetlenie alebo do / osvetľovanie skleníkov, botanických záhrad, terárií, chov zvierat ...
označenie zásuviek:
2x- zásuvky spínané - ovládané spínacími hodinami (4x 600W), s ochrannou proti výpadku elektriny
2x- zásuvky nespínané - pod trvalým napätím
1x- zásuvka pre čerpadlo-časový spínač, 2 programy pre deň / noc, rôzne nastaviteľná doba pre zopnutie / vypnutie (max. 2600W)
1x- zásuvka pre topení- termostat, 2 programy pre deň / noc, hysterézia nastaviteľná, (max. 2600W)
1x- zásuvka pre odťah / přísun- hygrostat / termostat s reguláciou (so spätnou väzbou) min / max. Otáčok od 0 do 100%, 2 programy pre deň / noc, hysterézia nastaviteľná, (max. 900W)
varianty hlavných rozvodníc MDZ:
MDZ1- základné, 2x spínané, 1x termostat pre kúrenie, 1x termostat s 2x regulátorom pre odťah / prísun, 2x nespínané
MDZ2- navyše digitálny časový spínač pre pravidelné ovládanie čerpadiel (deň / noc)
MDZ3- navyše digitálny časový spínač pre pravidelné ovládanie čerpadiel (deň / noc) + regulovaný hygrostat pre odťah / prísun vzduchu
rozšírenia o prídavné rozvodnice MZP:
Prídavné rozvodnice sú riadené centrálne hlavné rozvodnicou. Prídavné rozvodnice obsahujú výstupy pre spínané zásuvky,
ktoré spínajú osvetlenie a možnosti pripojenia ďalšieho kúrenie. Samozrejmosťou sú aj nespínané zásuvky. Navyše, každá pomocná rozvodnice má integrovaný monitor napätia kontrolujúci napätia v el. sieti. Ovládanie pomocných rozvodníc prebieha pomocou 5metrového káblového spojenia s hlavnou. Ďalšie pomocné rozvodnice sa zase prepojí s tou predchádzajúcou do série (max. 20).
MZP1 príd. rozvodnice- napájanie 230V 16A, 4x spínaná zásuvka (4x 600W), 2x nespínané zásuvka, 1x zásuvka pre kúrenie
MZP2 príd. rozvodnice- napájanie 400V 16A, 8x spínaná zásuvka (16x 600W), 2x nespínané zásuvka, 1x zásuvka pre kúrenie
MZP3 príd. rozvodnice- napájanie 400V 32A, 12x spínaná zásuvka (24x 600W), 2x nespínané zásuvka, 1x zásuvka pre kúrenie
hysterézia MDZ3: teplotný rozdiel alebo zotrvačnosť, kedy prístroj zopne a vypne
kúrenie (výstup) - napr. ak je hysterézia 1 ° C, požadovaná teplota 20 ° C, termostat vypne pri 21 ° C a znova zopne pri 20 ° C)
odsávanie / dúchadlo (výstup):
teplota- napr. keď je hysterézia 1 ° C, požadovaná teplota 20 ° C, termostat vypne pri 19 ° C a znova zopne pri 20 ° C)
vlhkostných napr. keď je hysterézia 1% RH, požadovaná teplota 20% RH, hygrostat vypne pri 19% RH a znova zopne pri 20% RH)
rozmery digitálny rozvodnice MDZ3:
presné rozmery krabice digitálne rozvodnice MDZ3 nájdete vo fotogalérii produktu
technické údaje digitálne rozvodnice MDZ3:
(oproti MDZ1 navyše časový spínač pre čerpadlo + hygrostat)
celková max. zátěž- 3600W (odporová)
2x- spínané zásuvky ovládané spínacími hodinami, ochranný obvod pre ochranu výbojok (10min)
2x- nespínané zásuvky pod trvalým napätím
1x- zásuvka pre čerpadlo-max. 2600W časový spínač, dva programy pre deň / noc, rozmezí- 1sek až 24h
1x- zásuvka pre topení- max. 2600W termostat dva programy deň / noc
1x- zásuvka pre odťah / prísun - max.900W, termostat + hygrostat s reguláciou (so spätnou väzbou) min. a max. otáčok od 0do 100%, dva programy deň / noc
hysterézia nastaviteľná-kúrenie / odsávanie 1 ° až 10 ° C
výstup pre centrálne ovládanie
pracovná teplota -20 ° až 70 ° C
čidlo teplotné / vlhkostní- digitálne
kalibrované- od výrobcu DALLAS
dĺžka čidla- 1,5metru
tolerance- + - 0,25 ° C, + -3% RH
veľkosť čidla- 50x 36x 15mm
napájanie 230V AC 50Hz
časová tolerancia + -2min / mesiac
záloha času- akku 100hod
záloha dat- 35 rokov
prívodná šnúra s vidlicou 3metre
istené pojistkou- ovládacia elektronika
mon- stena (držiaky) / pod omietku (na želanie)
menu- českej (na želanie Germany, English, Spain)
celková váha- 2320gr
veľkosť- dĺžka 225, šírka 180, výška 100mm
krabice- ABS
RoHS
IP 44
